MX-3 com Auto-Diagnose (Scanner)

Mensagempor deepbluemx3 » Sáb Abr 17, 2010 11:41 pm

-Descobri que os MXs do Canada e USA tem um sistema de "autodiagnose", ou seja aquela luz "check engine"
que eles têm indica o código do erro, conforme tabela própria, que está ocorrendo, é só ligar o terminal "TEN" e o "GND",ligar a chave na posição "ON", a luz "check engine",acende em seguida apaga, depois ela pisca uma sequência de vezes:
Pulso longo ===> vale 10
Pulso curto ===> vale 1
Sendo que ela pisca primeiro todos os pulsos longos e depois os curtos, exemplo: se ela piscar 3 pulsos longos(1 s cada), e em seguida 7 pulsos curtos (1/2 s cada) teremos o código: (3 x10) + (7x1) = "37",infelizmente acho que os MXs que vieram de importação oficial não tem esse sistema no painel, pelo menos os que eu tenho aqui não tem esse sistema .

Veja o link original abaixo:
*Depois que eu traduzi tudo, e fiquei super-entusiasmado, imprimi uma cópia e fui testar no carro, e nada de sistema de auto-diagnose no painel ! Droga !
Eu devia ter prestado a atenção:if your check engine light is on...
http://www.mx-3.com/phpBB3/viewtopic.php?f=24&t=65390

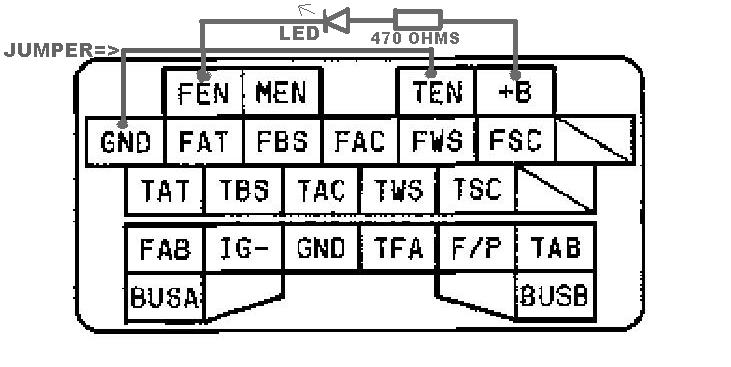

-Mas encontrei esse video no youtube, o cara fez um leitor de Códigos de Erro da ECU, com um Jumper, entre o "TEN" e o "GND", e um LED ligado entre o negativo(-)"FEN" e o positivo(+)B, com um resistor limitador de 470 Ohms em série, não vejo a hora de testar,abaixo a identificação dos terminais do conector de diagnose e a tabela para o MX-3 SOHC e DOHC 1.6.
*P.S.Note que no vídeo o Gringo, faz a interpretação errada, do primeiro código de erro, pois o primeiro pulso longo, é pra informar que o sistema está operante, não corresponde ao n°10 que ele somou ao n°3, para dar o erro n° 13,portanto.Note que o sistema repete apenas o erro n°3, sequencialmente! Ele errou mas valeu pela informação gringo! 8)


Anexos

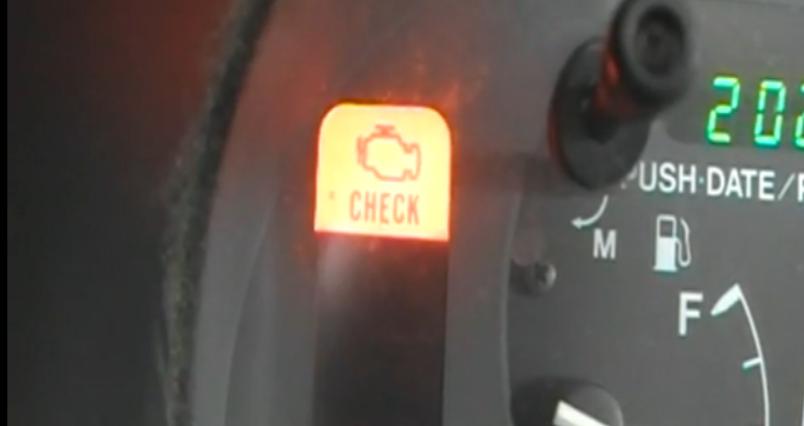

Check Engine Light - "CEL"

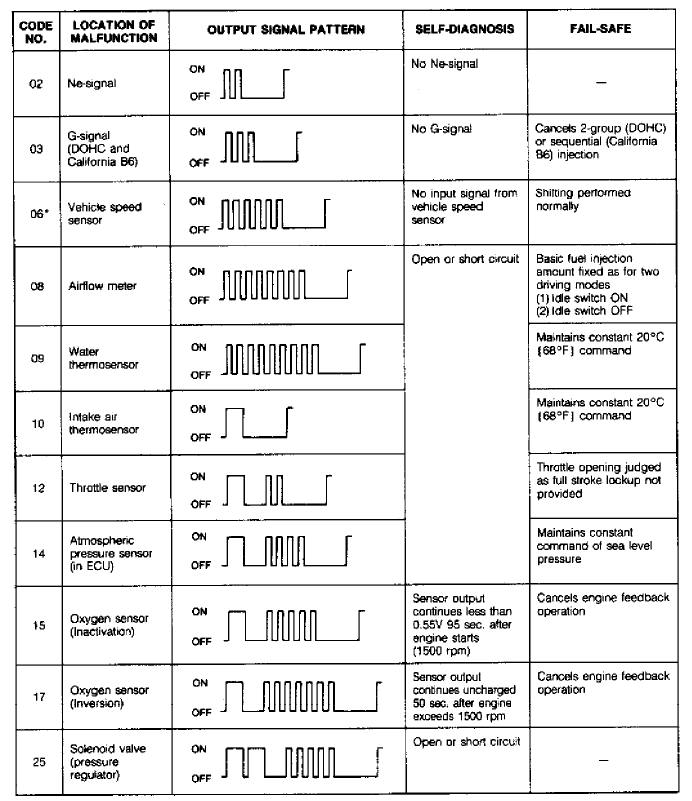

Códigos de Erro SOHC 1.6 16V

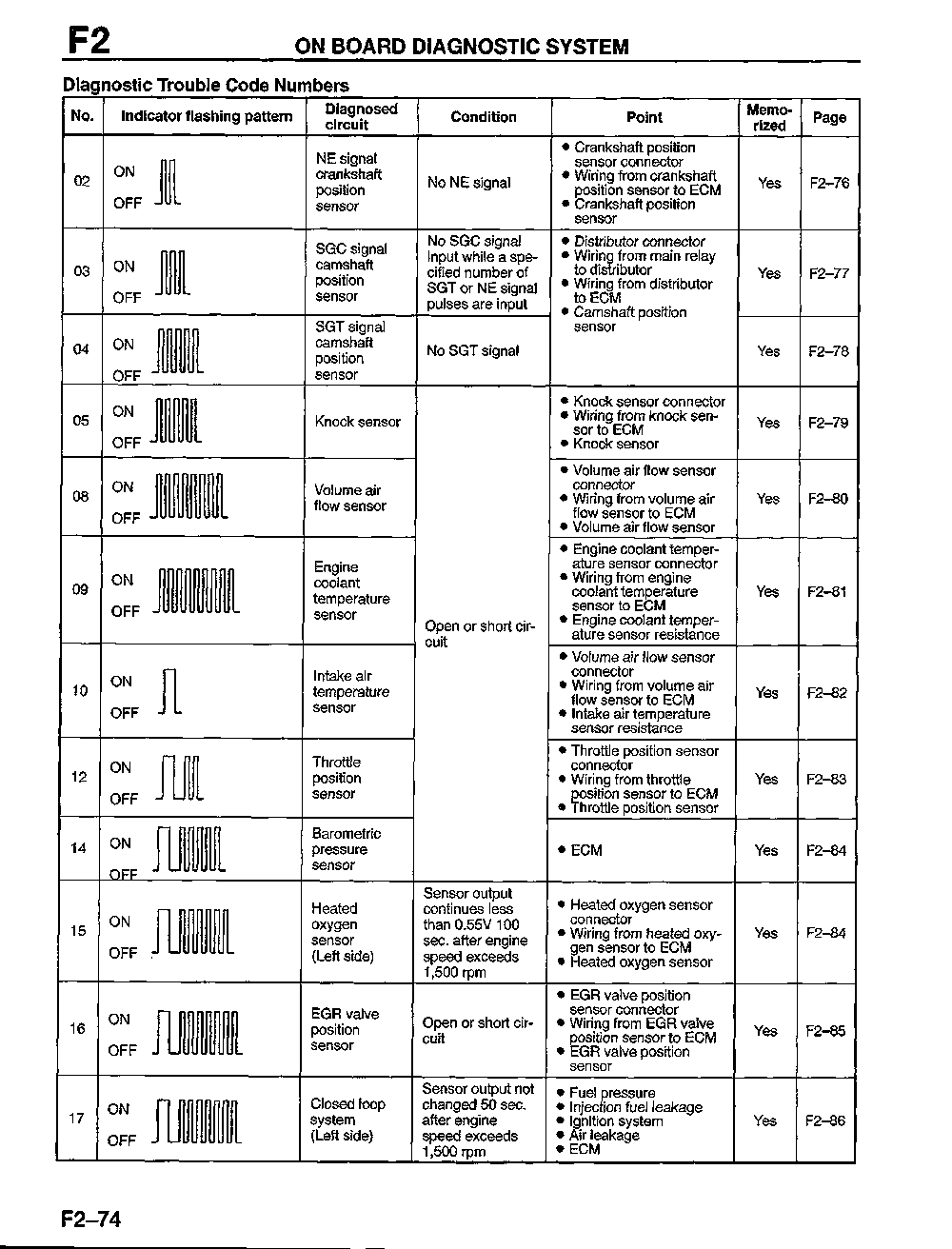

Códigos de Erro DOHC 1.6 16V

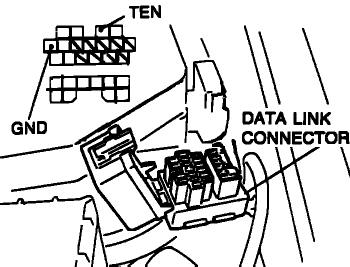

Conector de Diagnose Sob o Capô
ConectorDiagnoseLiga
Ligando a Check Engine Light - "CEL"
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 51
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: MX-3 com Auto-Diagnose

Mensagempor David Farina » Dom Abr 18, 2010 11:46 am

carai ! curti hein ! vou comprar esse resistor ae ;)
Avatar de usuário
David Farina
Moderador
Moderador

Mensagens: 1826
Idade: 34
Registro: 28/04/2009
Localização: Presidente Prudente (Oeste Paulista)
MX-3: Já tive um!
Cor do MX-3: Branco - Chaste White - PT

Re: MX-3 com Auto-Diagnose

Mensagempor Paulo » Dom Abr 18, 2010 2:21 pm

Legal Deep, será que funciona no V6?

paulomellobr
Avatar de usuário
Paulo
Moderador
Moderador

Mensagens: 935
Idade: 53
Registro: 07/06/2008
Localização: Rio de Janeiro/RJ
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Cereja - Raspberry Metallic - 6V

Re: MX-3 com Auto-Diagnose

Mensagempor edersonjc » Dom Abr 18, 2010 8:22 pm

Cara, também curti esse auto-diagnose, será que funciona nos nacionais também??

Se alguém conseguir fazer um igual a esse do video, eu compro!!! hehehe

vlw
Avatar de usuário
edersonjc
Amigo
Amigo

Mensagens: 68
Idade: 28
Registro: 18/04/2010
Localização: Curitiba
MX-3: 1.6 16v DOHC
Cor do MX-3: Vermelho - Blaze Red - SQ

Re: MX-3 com Auto-Diagnose

Mensagempor juniorussi » Dom Abr 18, 2010 10:05 pm

muito interessante isso.
Avatar de usuário
juniorussi
Membro
Membro

Mensagens: 615
Idade: 33
Registro: 01/09/2006
Localização: Jundiaí - SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: MX-3 com Auto-Diagnose

Mensagempor AndersonR » Seg Abr 19, 2010 12:05 pm

é , alguem ja tinha postado sobre isso aqui, inclusive eu tinha certeza que tinha sido vc deep !! eheheh...... mas ae, pena não ter no 4cy !!!
Imagem
1º MX-3 94 White 1.6 - Totaled !
2º MX-3 94 White 1.6 - 929 swap !
3º MX-3 94 Black V6 Turbo - Turbo !

Anderson R
e-mail: anderson@mx3zone.com
Avatar de usuário
AndersonR
Site Admin
Site Admin

Mensagens: 1879
Idade: 34
Registro: 07/03/2008
Localização: São Paulo
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: MX-3 com Auto-Diagnose

Mensagempor Luizhoreis » Seg Abr 19, 2010 12:06 pm

Pessoal esse Check ai eu só vi em V6 até hj, não sei no nos 1.6
pode ser nos 1.6 do canada.
MX-3 é Familia!!

LUIZ HENRIQUE DE OLIVEIRA REIS
Sete Lagoas-MG
Skype: luizhoreis
Email: luizhoreis@yahoo.com.br
Cel/WhatsApp: (31) 9214-0209

Mx-3 1.6 Prata 97 - off
Mx-3 1.6 Preto 94 - off
Mx-3 1.6 Preto 95 - off
Mx-3 1.6 Preto 97 - off
Mx-3 1.8 V6 Verde Europeu - off
Mx-3 1.6 Vermelho 95 Precidia - off
Mx-3 1.8 V6 Preto 95 Precidia - on
Avatar de usuário
Luizhoreis
Amigo
Amigo

Mensagens: 610
Idade: 31
Registro: 31/07/2006
Localização: Sete Lagoas - MG
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: MX-3 com Auto-Diagnose

Mensagempor deepbluemx3 » Seg Abr 19, 2010 5:53 pm

AndersonR escreveu:é , alguem ja tinha postado sobre isso aqui, inclusive eu tinha certeza que tinha sido vc deep !! eheheh...... mas ae, pena não ter no 4cy !!!

Então pessoal, Ander... Essas tabelas aí são do 1.6 DOHC e SOHC(conforme legenda), os nossos não tem a luz no painel, mas acredito que com essa luz no conector deve funcionar, seria uma mão-na-roda ... :mrgreen:
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 51
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: MX-3 com Auto-Diagnose

Mensagempor AndersonR » Seg Abr 19, 2010 6:02 pm

putz, não tinha visto a parte do LED... ai é show heim.....

vou testar em casa....
Imagem
1º MX-3 94 White 1.6 - Totaled !
2º MX-3 94 White 1.6 - 929 swap !
3º MX-3 94 Black V6 Turbo - Turbo !

Anderson R
e-mail: anderson@mx3zone.com
Avatar de usuário
AndersonR
Site Admin
Site Admin

Mensagens: 1879
Idade: 34
Registro: 07/03/2008
Localização: São Paulo
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: MX-3 com Auto-Diagnose

Mensagempor deepbluemx3 » Seg Abr 19, 2010 7:37 pm

Legal Ander, se funfar posta aí não tive tempo ainda, daí é só passar pra seção de DICAS !
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 51
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: MX-3 com Auto-Diagnose (Scanner)

Mensagempor ralf » Seg Abr 19, 2010 10:30 pm

Iteressantissimo isso ai
Avatar de usuário
ralf
Amigo
Amigo

Mensagens: 1381
Idade: 46
Registro: 27/08/2008
Localização: Salvador/Ba
MX-3: 1.6 16v DOHC
Cor do MX-3: Prata - Silver Stone Metallic - 3L

Re: MX-3 com Auto-Diagnose (Scanner)

Mensagempor Paulo » Seg Abr 19, 2010 11:12 pm

Já estou planejando a construção de um dispositivo deste. Vou comprar uma caixinha de plástico para instalar o Led e interruptores . Agora só falta a tomada para encaixar no carro. Não sei se é OBD I ou II.
Avatar de usuário
Paulo
Moderador
Moderador

Mensagens: 935
Idade: 53
Registro: 07/06/2008
Localização: Rio de Janeiro/RJ
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Cereja - Raspberry Metallic - 6V

Re: MX-3 com Auto-Diagnose

Mensagempor deepbluemx3 » Seg Abr 19, 2010 11:31 pm

Paulo escreveu:Legal Deep, será que funciona no V6?

paulomellobr

Funciona sim Paulo, o V6 já tem no painel a Check Engine Light(CEL), então é só jumpear O "TEN" e o "GND", no conector de diagnose que fica co compartimento do capô, ligar a chave e ler os códigos direto na LUZ do painel(Check Engine Light),
porém as tabelas para os códigos de erro do V6 são as abaixo:
Anexos

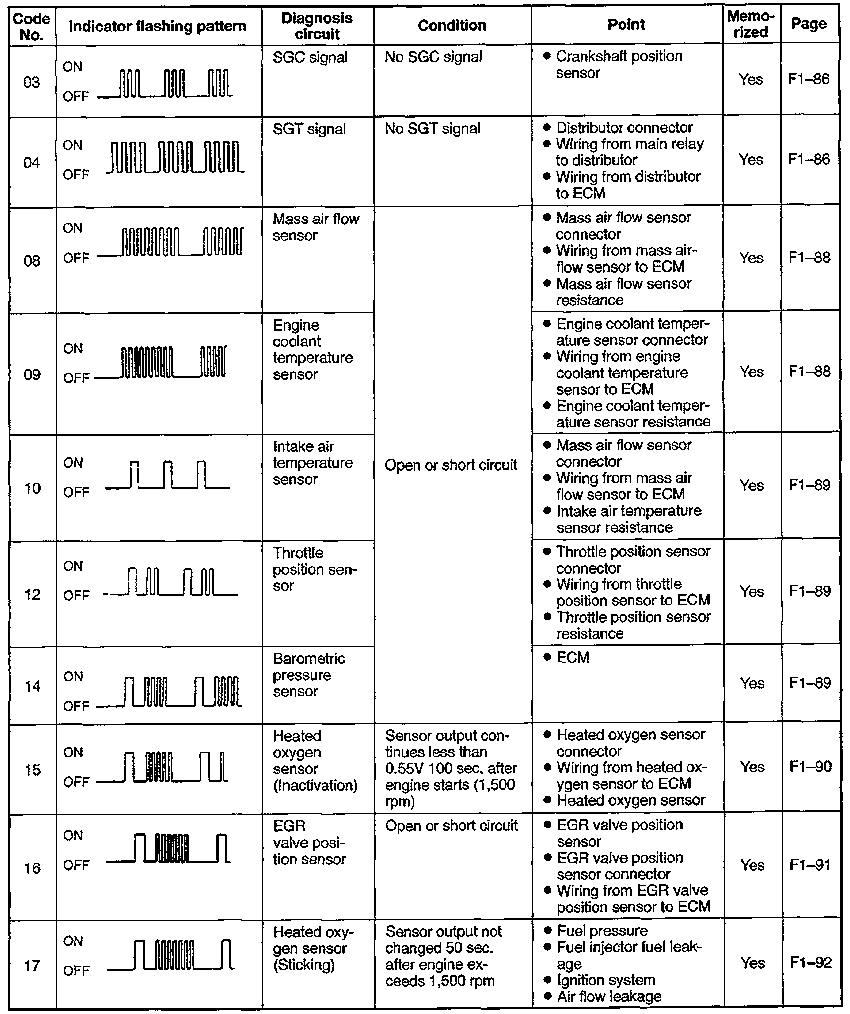

MX-3 V6 1995

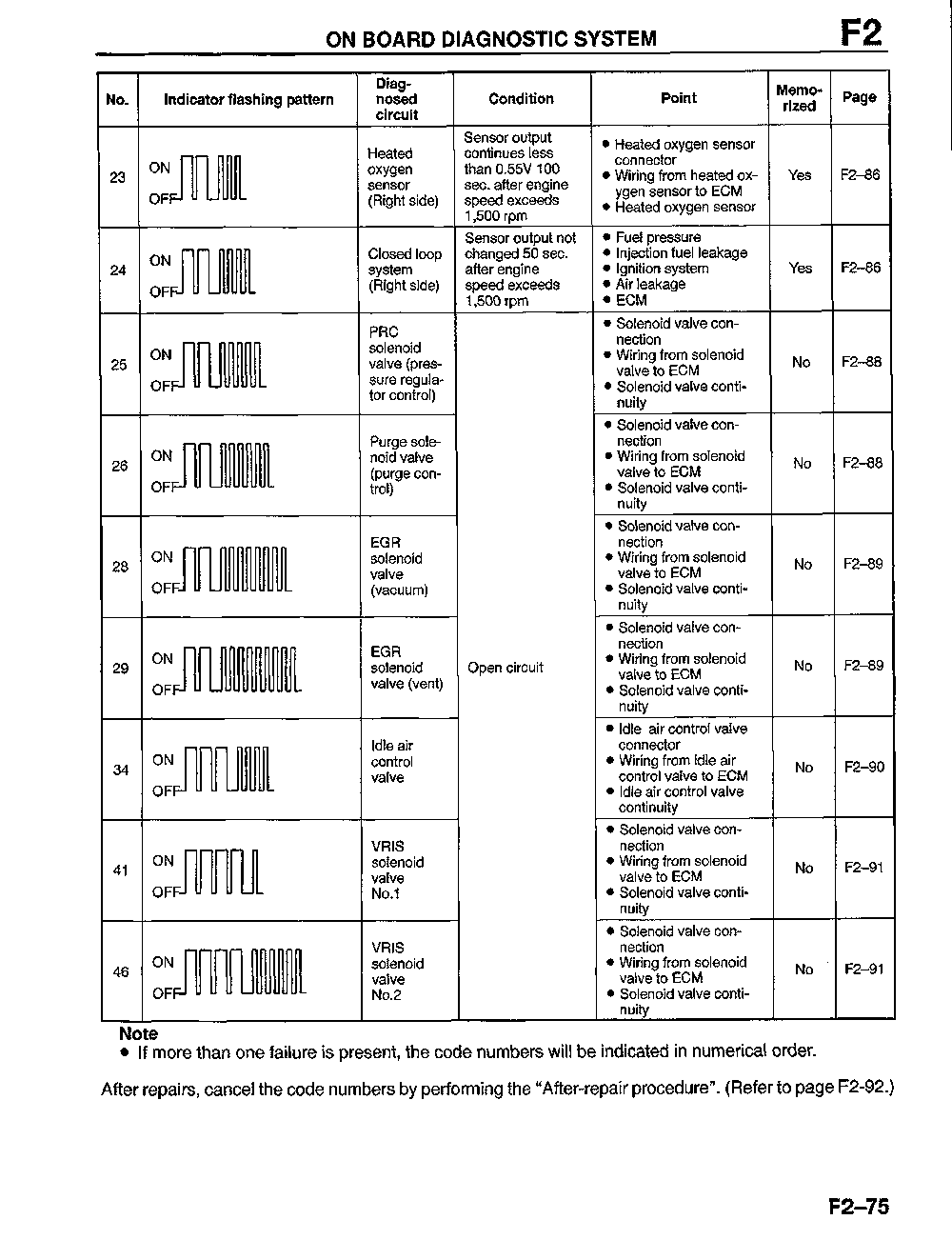

MX-3 V6 1995
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 51
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: MX-3 com Auto-Diagnose (Scanner)

Mensagempor AndersonR » Ter Abr 20, 2010 10:29 am

ainda não tive tempo de testar, mas hoje eu testo...

pra quem quer um sistema mais completo ta ai, U$550,00 !!!

http://www.asianproducts.com/product/A1 ... s-kit.html
Imagem
1º MX-3 94 White 1.6 - Totaled !
2º MX-3 94 White 1.6 - 929 swap !
3º MX-3 94 Black V6 Turbo - Turbo !

Anderson R
e-mail: anderson@mx3zone.com
Avatar de usuário
AndersonR
Site Admin
Site Admin

Mensagens: 1879
Idade: 34
Registro: 07/03/2008
Localização: São Paulo
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: MX-3 com Auto-Diagnose (Scanner)

Mensagempor AndersonR » Ter Abr 20, 2010 10:50 am

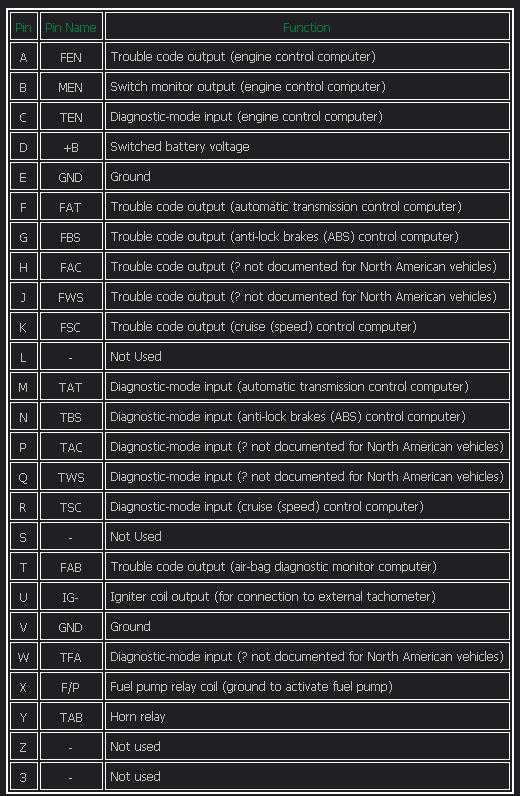

tenho esse datasheet dos pinos do conector.. é util tb... !

mazda diagnose pin datasheet.JPG
Imagem
1º MX-3 94 White 1.6 - Totaled !
2º MX-3 94 White 1.6 - 929 swap !
3º MX-3 94 Black V6 Turbo - Turbo !

Anderson R
e-mail: anderson@mx3zone.com
Avatar de usuário
AndersonR
Site Admin
Site Admin

Mensagens: 1879
Idade: 34
Registro: 07/03/2008
Localização: São Paulo
MX-3: 1.8 V6 24v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ
