Adapatar bobina externa no MX3 1.6 dohc

Dúvidas gerais sobre o MX-3

Adapatar bobina externa no MX3 1.6 dohc

Mensagempor paulettewada » Seg Jan 09, 2012 12:16 am

E ai pessoal.. sou novo por aqui e possuo um mx3 1.6 dohc preto.. instrumentos dephi, voalnte momo, filtro esportivo ap racing, rodas tsw aro 15, aerofoleo traseiro grande.. do resto todo original.. vi nesse forum um tempo atraz o assunto sobre a adaptaçao completa de bobina externa nesse motor e como gosto de preparaçao gostaria de colocar uma de maior potencia e depois outros upgrades..

Caso saibam onde esta o topico relacionado ao assunto por favor me indiquem.. obrigado..
paulettewada
Amigo
Amigo

Mensagens: 11
Idade: 54
Registro: 21/08/2011
Localização: Monte Alto, SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor deepbluemx3 » Seg Jan 09, 2012 2:13 pm

Já vi esse link no mx-3.com, aqui não me lembro...
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 53
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor Luiz » Seg Jan 09, 2012 4:17 pm

Amigo, imagino que esse link possa te ajudar,

http://mazdamx3klze.blogspot.com/2010/09/hei-and-external-coil-mod-distributor.html

no caso é um V6 nao sei se aplica tbm ao 1.6 mas ja é uma ajuda!

Abraços!
Avatar de usuário
Luiz
Amigo
Amigo

Mensagens: 66
Idade: 27
Registro: 21/10/2011
Localização: São José dos Pinhais
MX-3: 1.6 16v DOHC
Cor do MX-3: Vermelho - Blaze Red - SQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor kkmews » Seg Jan 09, 2012 7:21 pm

Opa, então cara, é barbada. Tira a bobina do distribuidor (essa parte não tenho fotos pois tenho um distribuidor já desmontado), pega um fio com terminal macho, e engata onde era ligada a outra bobina, liga esse fio no fio negativo da tua bobina. O positivo dela pega o que vem de dentro do carro quando liga a chave, pra descobrir pega uma lâmpada e vai ligando nos fios o que acender é o positivo, e o contagiros vai ligado no que sai do distribuidor, o primeiro fio que comentei...
Já, já posto fotos.
Mazda Mx3 (Little Japanese)AQUI
Imagem
Fusca 64'(Little Beetle)AQUI
Avatar de usuário
kkmews
Amigo
Amigo

Mensagens: 706
Idade: 23
Registro: 25/06/2010
Localização: Alvorada-RS
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor kkmews » Seg Jan 09, 2012 7:34 pm

Aí já tudo montadinho:
Imagem
Obs: Naquele fio que não está emendado, aquele é o positivo, aí o fio positivo que vem do carro liga nele.

Esse é o terminal:
Imagem


Aí tu coloca ele aqui (uiiiiiiii :lol: :lol: :lol: )
Imagem

Já engatado:
Imagem

O contagiros liga aí (no negativo da bobina)
Imagem
Mazda Mx3 (Little Japanese)AQUI
Imagem
Fusca 64'(Little Beetle)AQUI
Avatar de usuário
kkmews
Amigo
Amigo

Mensagens: 706
Idade: 23
Registro: 25/06/2010
Localização: Alvorada-RS
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor paulettewada » Seg Jan 09, 2012 9:38 pm

putz.. muito mais simples do q eu tinha visto.. no outro o cara pegou o distribuidor de um outro carro q dava certo colocou uma caixinha q era RIC e outra menor e fez varias ligaçoes para dar certo.. rsrs..

e qto colocar o cabo da bobina do distribuidor fica tranquilo tambem?? acredito q sim ne.. so pensar um pouco q ja resolve a parada.. obrigado pela resposta.. ate+ :wink: :putz:
paulettewada
Amigo
Amigo

Mensagens: 11
Idade: 54
Registro: 21/08/2011
Localização: Monte Alto, SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor kkmews » Ter Jan 10, 2012 11:37 am

É barbada!! Então o cabo da bobina se não me engano pega na tampa do distribuidor onde iria a bobina velha, coloca um bio lá naquele "tubo" e liga na bobina. :wink:
Mazda Mx3 (Little Japanese)AQUI
Imagem
Fusca 64'(Little Beetle)AQUI
Avatar de usuário
kkmews
Amigo
Amigo

Mensagens: 706
Idade: 23
Registro: 25/06/2010
Localização: Alvorada-RS
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor Toni » Ter Jan 10, 2012 3:24 pm

Fala Paulettewada

É possível fazer a instalação de bobinas individuais para cada vela, como acabei fazendo em meu MX-3.
Seguem fotos de como era no começo da preparação e como ficou no final; ficou perfeito!

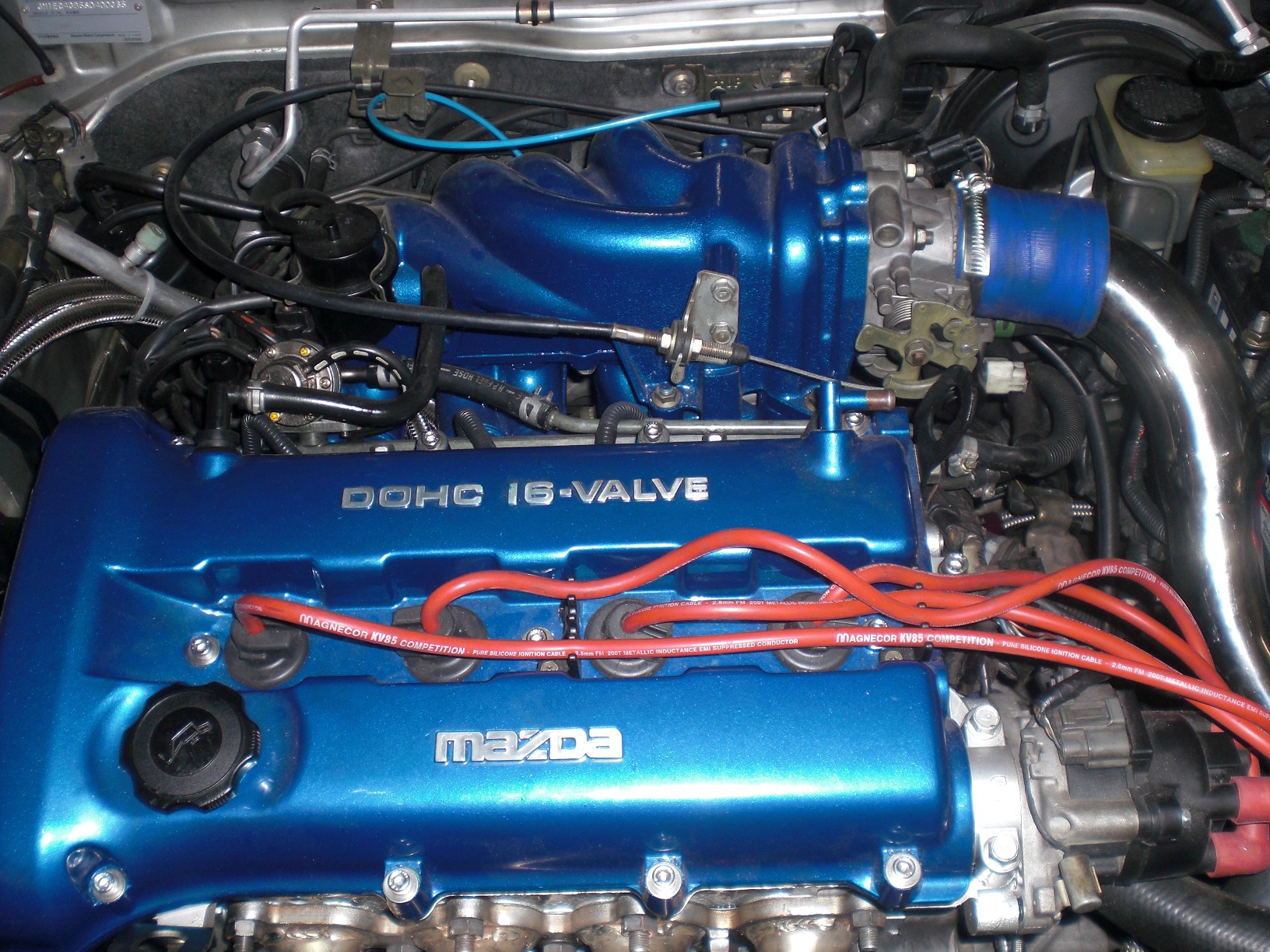

CIMG6392 2.jpg
Como era no começo da preparação.......

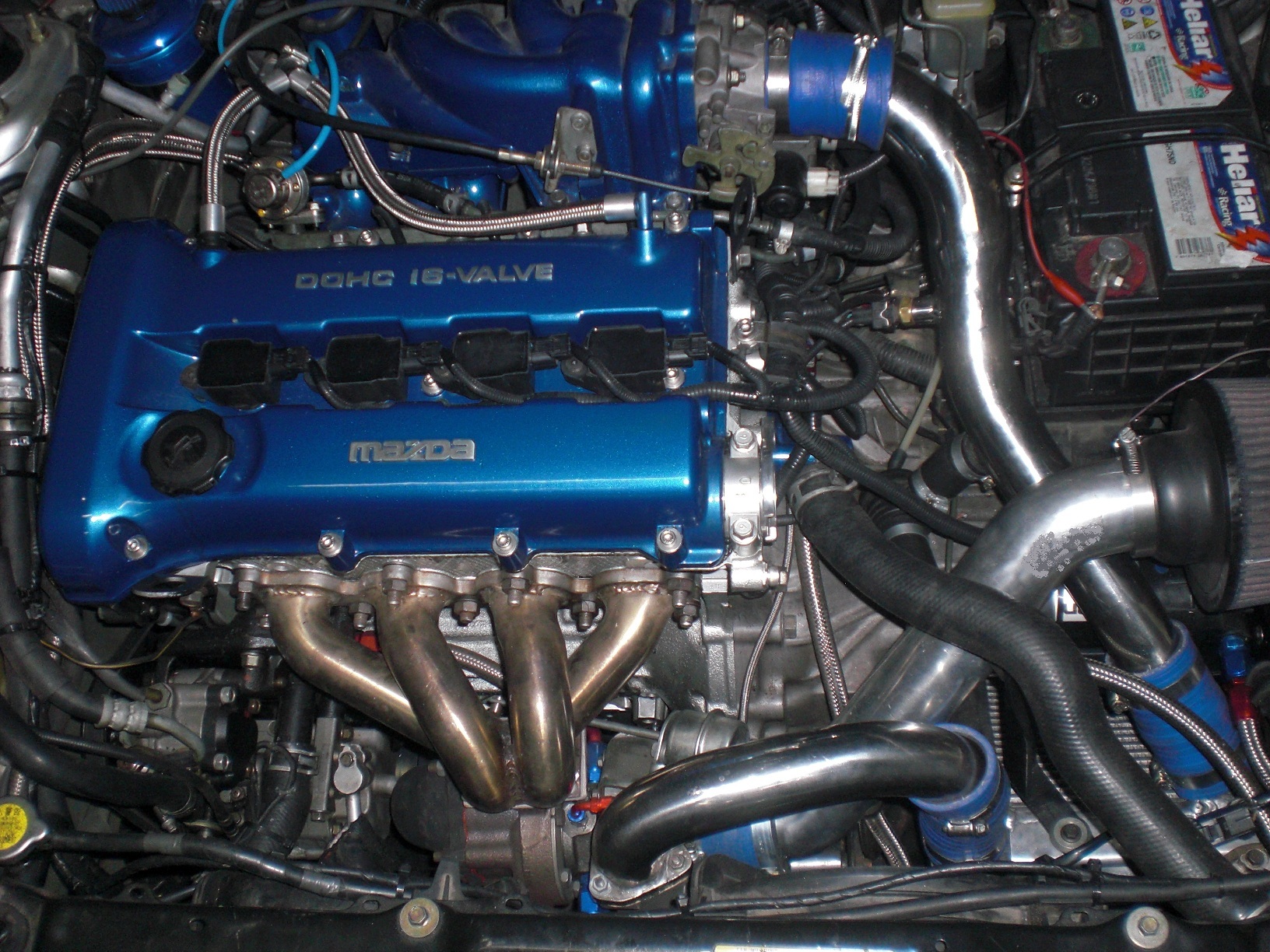

CIMG6669 2.jpg
Como ficou já próximo ao final da preparação!


Abraço.

Toni
TONI
Zoom, Zoom, Zoom
Avatar de usuário
Toni
Amigo
Amigo

Mensagens: 143
Idade: 58
Registro: 05/08/2006
Localização: São Caetano do Sul
MX-3: 1.6 16v DOHC
Cor do MX-3: Prata - Silver Stone Metallic - 3L

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor deepbluemx3 » Ter Jan 10, 2012 4:26 pm

Que legal hein toni dá uma resumida nessa sua preparação turbo, e como ficaram os resultados, é pra andar no dia-a-dia???
Muito legal mesmo! Parabéns! :D
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 53
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor mx3black » Ter Jan 10, 2012 4:48 pm

Como fez para transformar o ponto do motor para estático ?

Legal essa parada de retirar o distribuidor !
Avatar de usuário
mx3black
Membro
Membro

Mensagens: 715
Idade: 37
Registro: 18/09/2007
Localização: Rio de Janeiro
MX-3: 1.6 16v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor ralf » Ter Jan 10, 2012 5:50 pm

Toni, de que carro são essas bobinas?
Avatar de usuário
ralf
Amigo
Amigo

Mensagens: 1381
Idade: 47
Registro: 27/08/2008
Localização: Salvador/Ba
MX-3: 1.6 16v DOHC
Cor do MX-3: Prata - Silver Stone Metallic - 3L

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor paulettewada » Ter Jan 10, 2012 9:21 pm

Poxa q show a ideia de bobinas individuais.. precisa de um bom conhecimento tecnico para fazer as mudanças hein..
Parabens msm.. eu agradeceria tambem se pudesse colocar o esquema eletrico dessa adaptaçao genial.. :wink:
paulettewada
Amigo
Amigo

Mensagens: 11
Idade: 54
Registro: 21/08/2011
Localização: Monte Alto, SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor paulettewada » Ter Jan 10, 2012 9:34 pm

e ai pessoal.. consegui umas fotos mas nao tenho extamente o esquema nem sei quais peças usaram.. talvez alguem aqui nos explique melhor quais sao essas peças q parecem originais do carro mas fica com a bobina externa.. ai vai:

Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
Imagem
paulettewada
Amigo
Amigo

Mensagens: 11
Idade: 54
Registro: 21/08/2011
Localização: Monte Alto, SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Preto - Brilliant Black - PZ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor deepbluemx3 » Ter Jan 10, 2012 9:56 pm

Qual o link original Paul?
Paixão pelo Mazda MX-3 !
Imagem
Meu MX-3 detonando!
Avatar de usuário
deepbluemx3
Moderador
Moderador

Mensagens: 4116
Idade: 53
Registro: 10/02/2007
Localização: Americana-SP
MX-3: 1.6 16v DOHC
Cor do MX-3: Verde - Noble Green - VQ

Re: Adapatar bobina externa no MX3 1.6 dohc

Mensagempor ralf » Qua Jan 11, 2012 2:02 pm

Esse negocio tem que render porq o distribuidor são um dos pontos fracos do carro. 8)
Avatar de usuário
ralf
Amigo
Amigo

Mensagens: 1381
Idade: 47
Registro: 27/08/2008
Localização: Salvador/Ba
MX-3: 1.6 16v DOHC
Cor do MX-3: Prata - Silver Stone Metallic - 3L
